提前说明

开发人员提交代码到 Gitlab 代码仓库
通过 Gitlab 配置的 Jenkins Webhook 触发 Pipeline 自动构建
Jenkins 触发构建构建任务，根据 Pipeline 脚本定义分步骤构建
先进行代码静态分析，单元测试
然后进行 Maven 构建（Java 项目）
根据构建结果构建 Docker 镜像
推送 Docker 镜像到 Harbor 仓库
触发更新服务阶段，使用 Helm 安装/更新 Release
查看服务是否更新成功。

部署Jenkins

chart地址: https://github.com/helm/charts/tree/master/stable/jenkins

1
helm install --name jenkins stable/jenkins

1.后端服务容器化

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
FROM maven:3.6-alpine as BUILD

COPY src /usr/app/src
COPY pom.xml /usr/app

RUN mvn -f /usr/app/pom.xml clean package -Dmaven.test.skip=true


FROM openjdk:8-jdk-alpine

ENV LANG en_US.UTF-8
ENV LANGUAGE en_US:en
ENV LC_ALL en_US.UTF-8
ENV TZ=Asia/Shanghai

RUN mkdir /app

WORKDIR /app

COPY --from=BUILD /usr/app/target/polls-0.0.1-SNAPSHOT.jar /app/polls.jar

EXPOSE 8080

ENTRYPOINT ["java", "-Djava.security.egd=file:/dev/./urandom", "-jar","/app/polls.jar"]

页面打包到一个jar文件build-container-/usr/app/target/polls-0.0.1-SNAPSHOT.jar
将上面jar文件添加到 jdk-container-/app/polls.jar目录

2. 前段服务容器化

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
FROM node:alpine as BUILD

WORKDIR /usr/src/app

RUN mkdir -p /usr/src/app

ADD . /usr/src/app

RUN npm install && \
    npm run build


FROM nginx:1.15.10-alpine

COPY --from=BUILD /usr/src/app/build /usr/share/nginx/html

ADD nginx.conf
/etc/nginx/conf.d/default.conf

页面打包到一个build目录build-container-/usr/src/app/build
将上面目录添加到 nginx-container-/usr/share/nginx/html目录

3. Jenkins task配置

在 Pipeline 中去自定义Slave Pod中所需要用到的容器模板，需要什么镜像只需要在Slave Pod Template中声明即可，不需要安装了所有工具的Slave镜像。

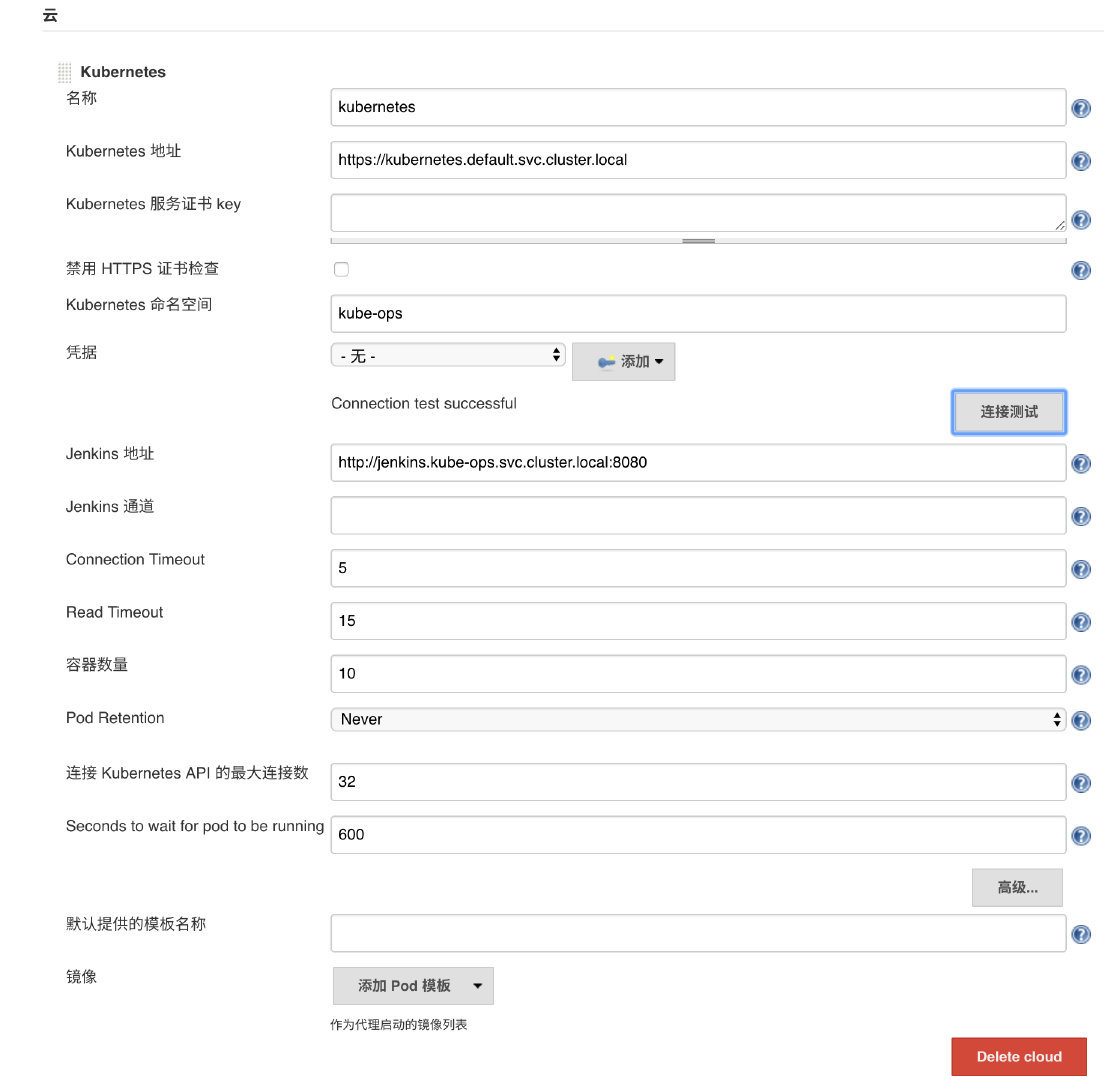

首先Jenkins 中 kubernetes 配置，Jenkins -> 系统管理 -> 系统设置 -> 云 -> Kubernetes区域

jenkins-k8s-plugin

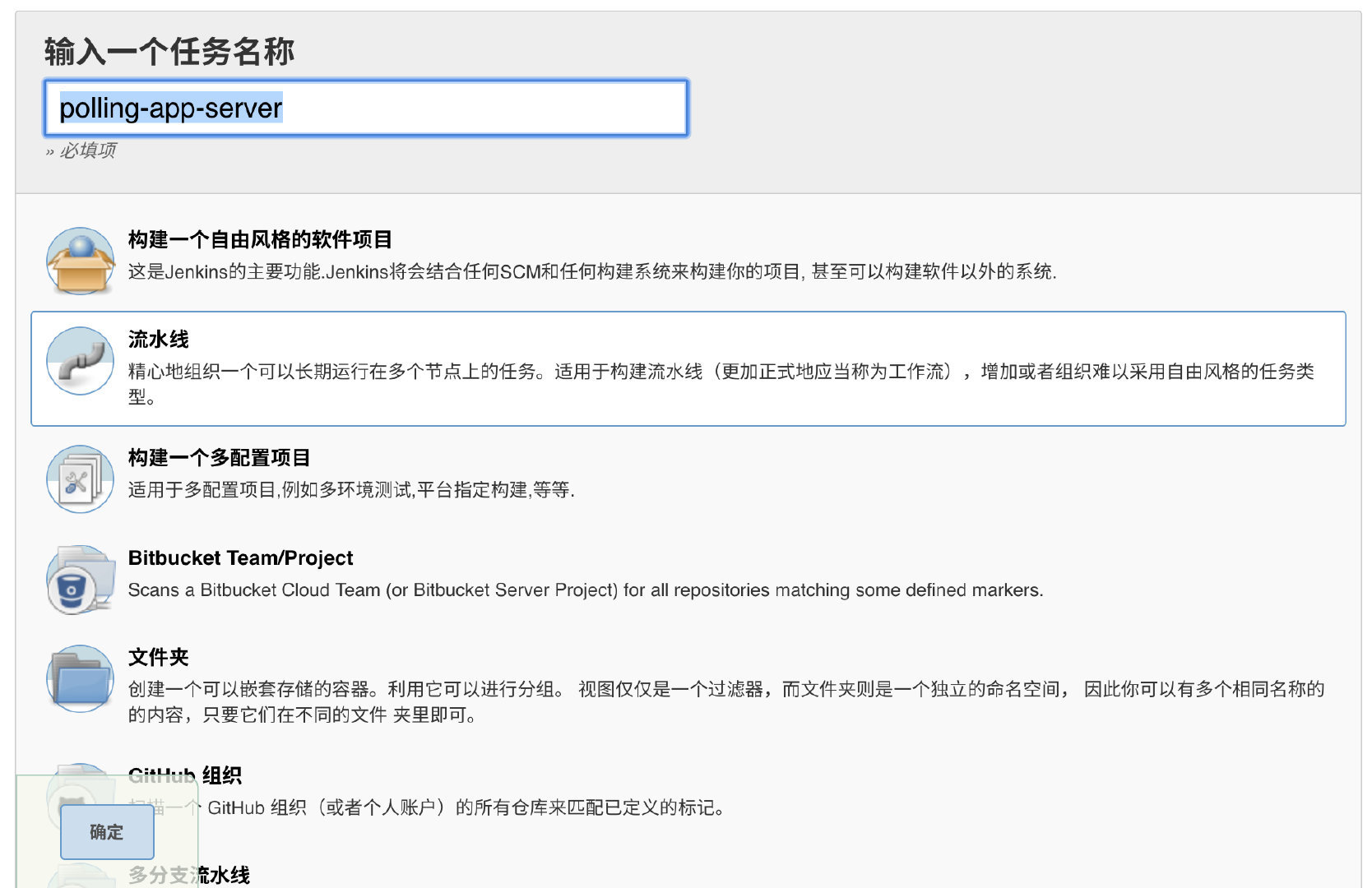

新建一个名为polling-app-server类型为流水线(Pipeline)的任务：

jenkins-new-job

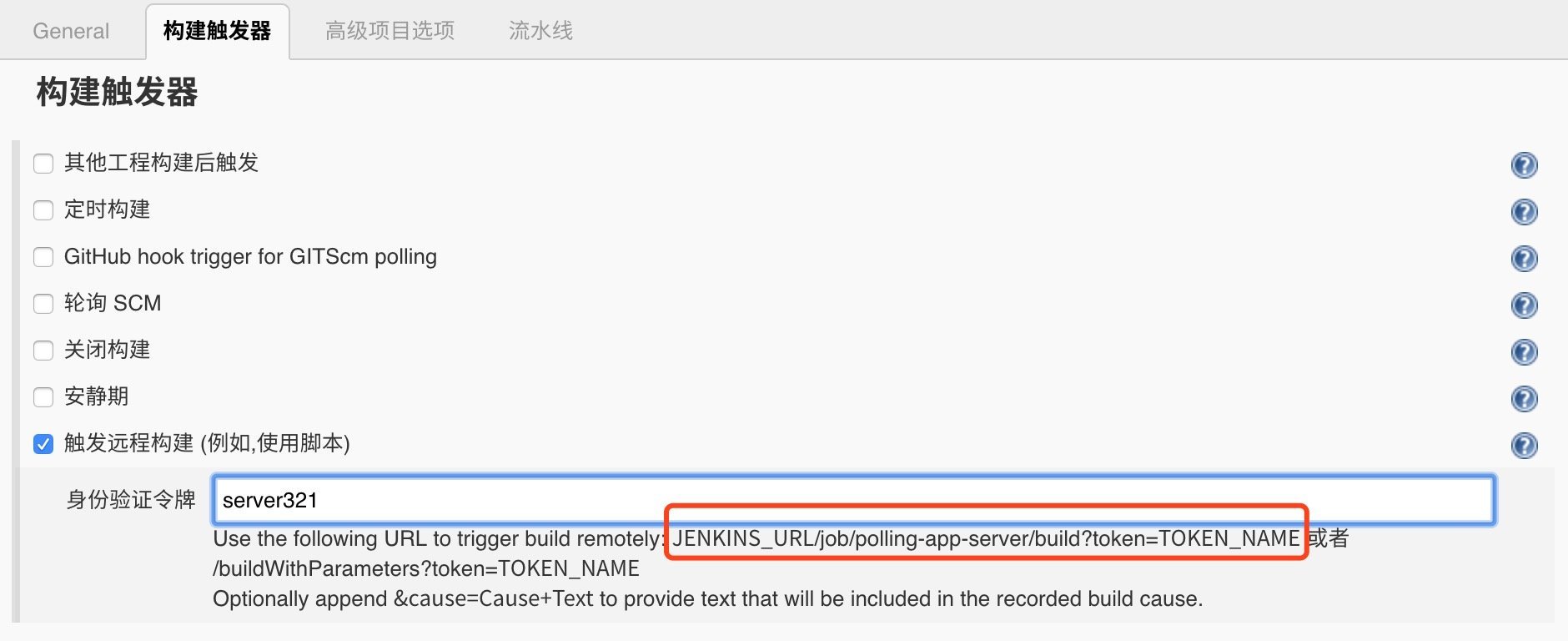

勾选触发远程构建的触发器，其中令牌我们可以随便写一个字符串，然后记住下面的 URL，将 JENKINS_URL 替换成 Jenkins 的地址,我们这里的地址就是：http://jenkins.qikqiak.com/job/polling-app-server/build?token=server321

jenkins-trigger

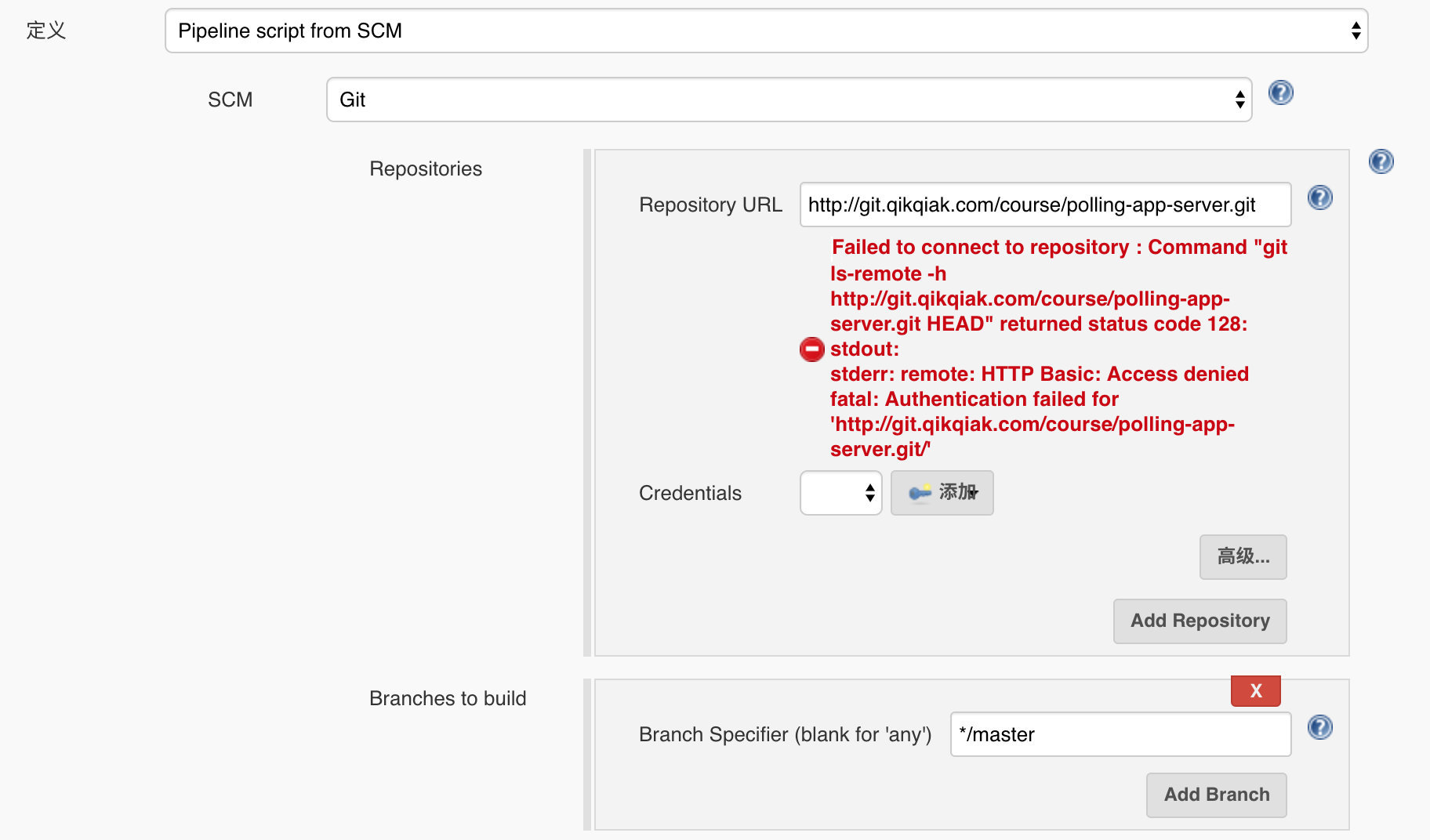

在下面的流水线区域，可以选择Pipeline script，测试流水线脚本。正常配置选择Pipeline script from SCM，就是从代码仓库中通过Jenkinsfile文件获取Pipeline script脚本定义，选择 SCM 来源为Git。配置仓库地址http://git.qikqiak.com/course/polling-app-server.git，由于是在一个 Slave Pod 中去进行构建，所以如果使用 SSH 的方式去访问 Gitlab 代码仓库的话就需要频繁的去更新 SSH-KEY，所以直接采用用户名和密码的形式来访问：

pipeline-scm

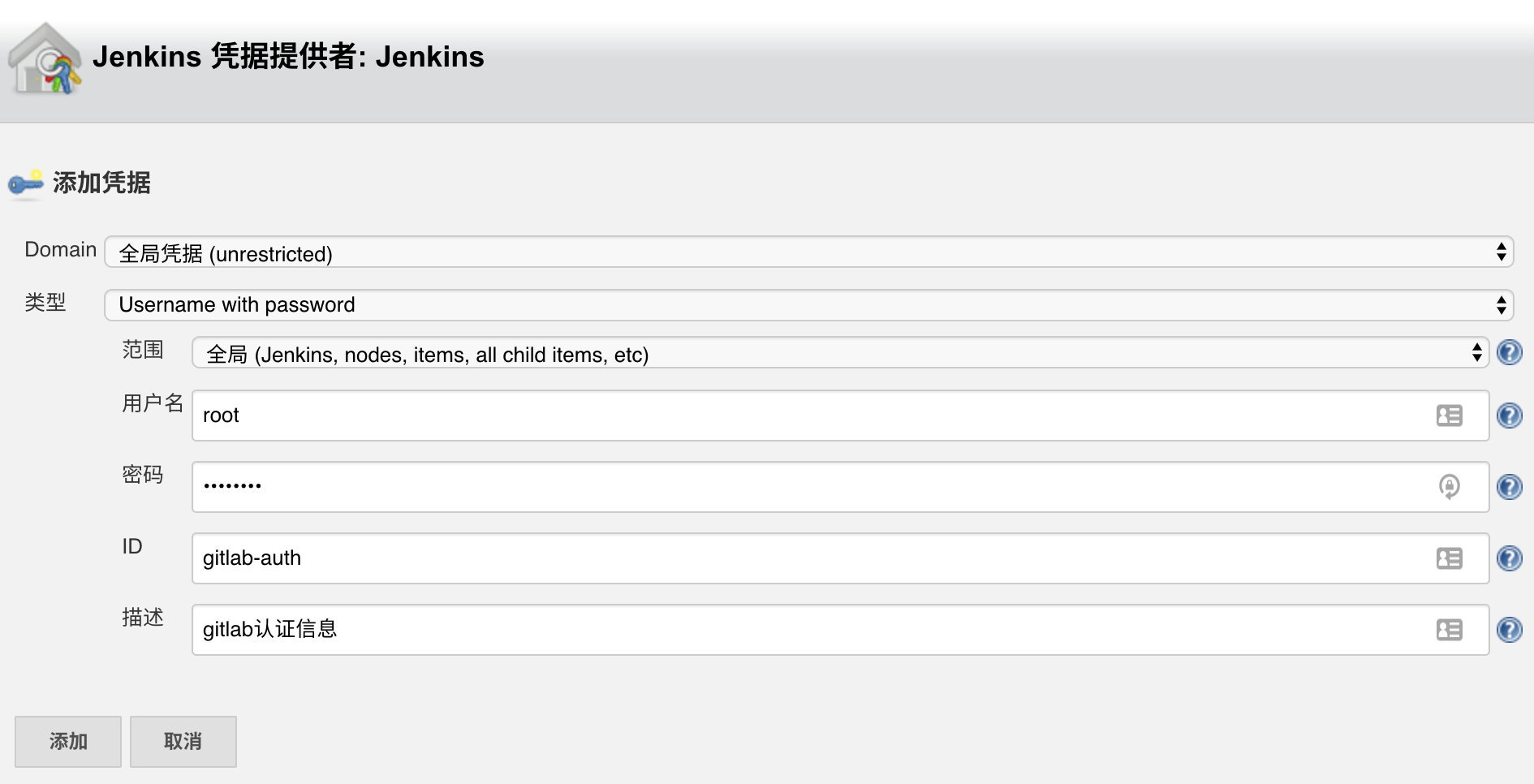

在Credentials区域点击添加按钮添加我们访问 Gitlab 的用户名和密码：

credentials

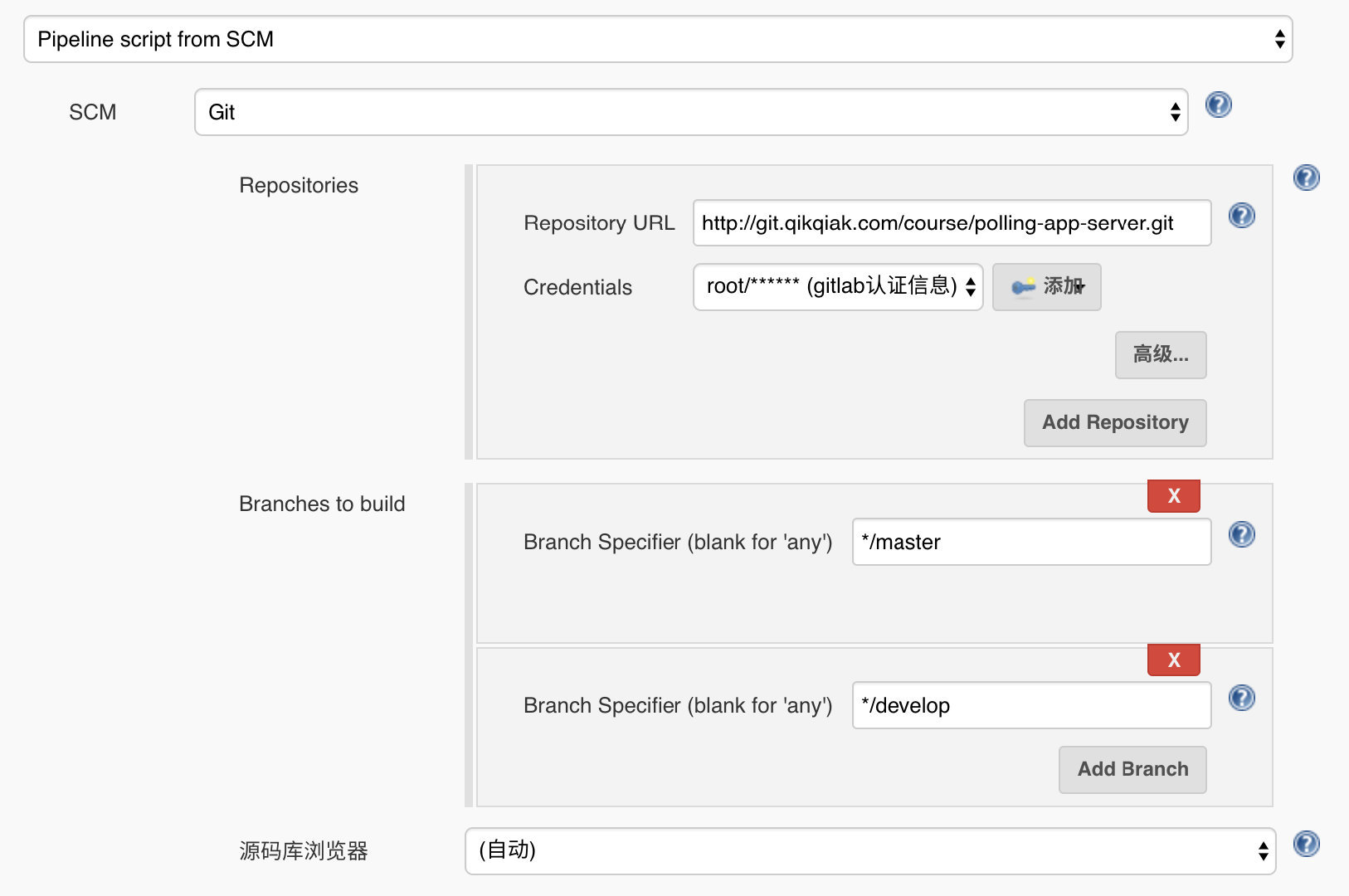

配置用于构建的分支，如果所有的分支需要进行构建，将Branch Specifier区域留空即可，一般情况下，只有不同的环境对应的分支才需要构建，比如 master、develop、test 等，平时开发的 feature 或者 bugfix 的分支没必要频繁构建，下图只配置 master 和 develop 两个分支用户构建：

git-branch

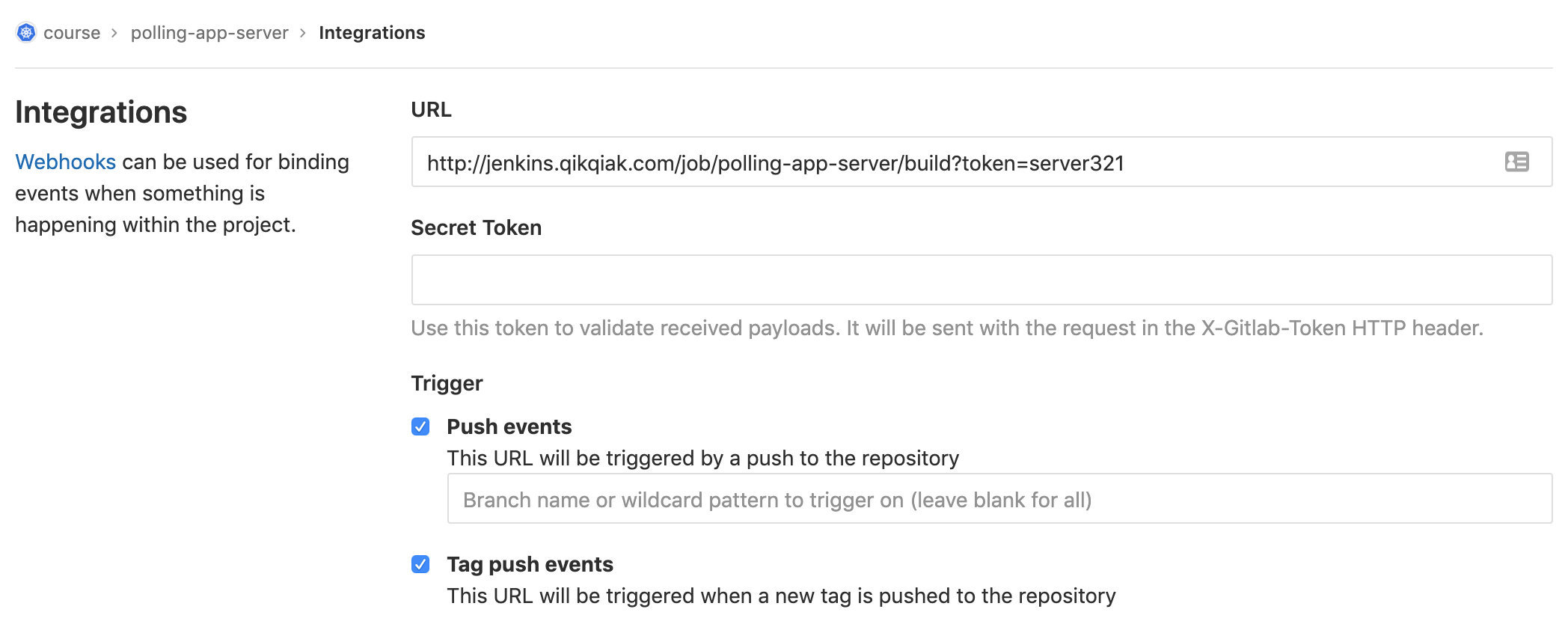

然后前往 Gitlab 中配置项目polling-app-server Webhook，settings -> Integrations，填写上面得到的 trigger 地址：

jenkins-webhook

保存后，可以直接点击Test -> Push Event测试是否可以正常访问 Webhook 地址，这里需要注意的是我们需要配置下 Jenkins 的安全配置，否则这里的触发器没权限访问 Jenkins，系统管理 -> 全局安全配置：取消防止跨站点请求伪造，勾选上匿名用户具有可读权限：

jenkins-webhook-security-config

如果测试出现了Hook executed successfully: HTTP 201则证明 Webhook 配置成功了，否则就需要检查下 Jenkins 的安全配置是否正确了。

4. JenkinsFile

Clone 代码 -> 代码静态分析 -> 单元测试 -> Maven 打包 -> Docker 镜像构建/推送 -> Helm 更新服务

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
def label = "slave-${UUID.randomUUID().toString()}"

podTemplate(label: label, containers: [
  containerTemplate(name: 'maven', image: 'maven:3.6-alpine', command: 'cat', ttyEnabled: true),
  containerTemplate(name: 'docker', image: 'docker', command: 'cat', ttyEnabled: true),
  containerTemplate(name: 'kubectl', image: 'hex/kubectl', command: 'cat', ttyEnabled: true),
  containerTemplate(name: 'helm', image: 'hex/helm', command: 'cat', ttyEnabled: true)
], volumes: [
  hostPathVolume(mountPath: '/root/.m2', hostPath: '/var/run/m2'),
  hostPathVolume(mountPath: '/home/jenkins/.kube', hostPath: '/root/.kube'),
  hostPathVolume(mountPath: '/var/run/docker.sock', hostPath: '/var/run/docker.sock')
]) {
  node(label) {
    def myRepo = checkout scm
    def gitCommit = myRepo.GIT_COMMIT
    def gitBranch = myRepo.GIT_BRANCH

    stage('单元测试') {
      echo "测试阶段"
    }
    stage('代码编译打包') {
      container('maven') {
        echo "打码编译打包阶段"
      }
    }
    stage('构建 Docker 镜像') {
      container('docker') {
        echo "构建 Docker 镜像阶段"
      }
    }
    stage('运行 Kubectl') {
      container('kubectl') {
        echo "查看 K8S 集群 Pod 列表"
        sh "kubectl get pods"
      }
    }
    stage('运行 Helm') {
      container('helm') {
        echo "查看 Helm Release 列表"
        sh "helm list"
      }
    }
  }
}

/root/.m2 挂载为了maven构建添加缓存，否则每次构建重新下载依赖，太慢。
~/.kube 挂载为了让kubectl和helm访问 Kubernetes 集群。
/var/run/docker.sock 挂载为了docker客户端与Docker Daemon通信，构建镜像。
label标签的定义 使用、UUID生成随机字符串，让Slave Pod每次的名称不一样，不会被固定在一个Pod上面了，而且有多个构建任务的时候就不会存在等待的情况.
