前面几篇讲「网络怎么搭」，本篇换一个视角——从不同通信维度分析流量实际怎么走。以下以 Flannel（网桥模型）+ kube-proxy 为基础，讲清各对象间流量的原理与概念；Calico 的实现差异见文末 §7，Cilium 见下一篇。

0. 前置知识：四表五链与数据包流向

理解流量路径前，先明确数据包在内核网络栈的流向。Netfilter 在 5 个位置挂载 iptables 链，包经过哪些链由「流向」决定，不经过的链不会起作用。

0.1 四表 × 五链

iptables 按「功能」分表、按「位置」分链，规则就是表内规则挂在链上。四张表各管一类事，挂载的链由各自功能决定：

同一链上四表按固定优先级执行：raw → mangle → nat → filter（不是按挂载顺序）。

对本系列的影响：kube-proxy 的 KUBE-* 链就挂在 nat 表（DNAT 在 PREROUTING/OUTPUT，MASQ 在 POSTROUTING），NetworkPolicy 则落在 filter 表（INPUT/FORWARD/OUTPUT）。

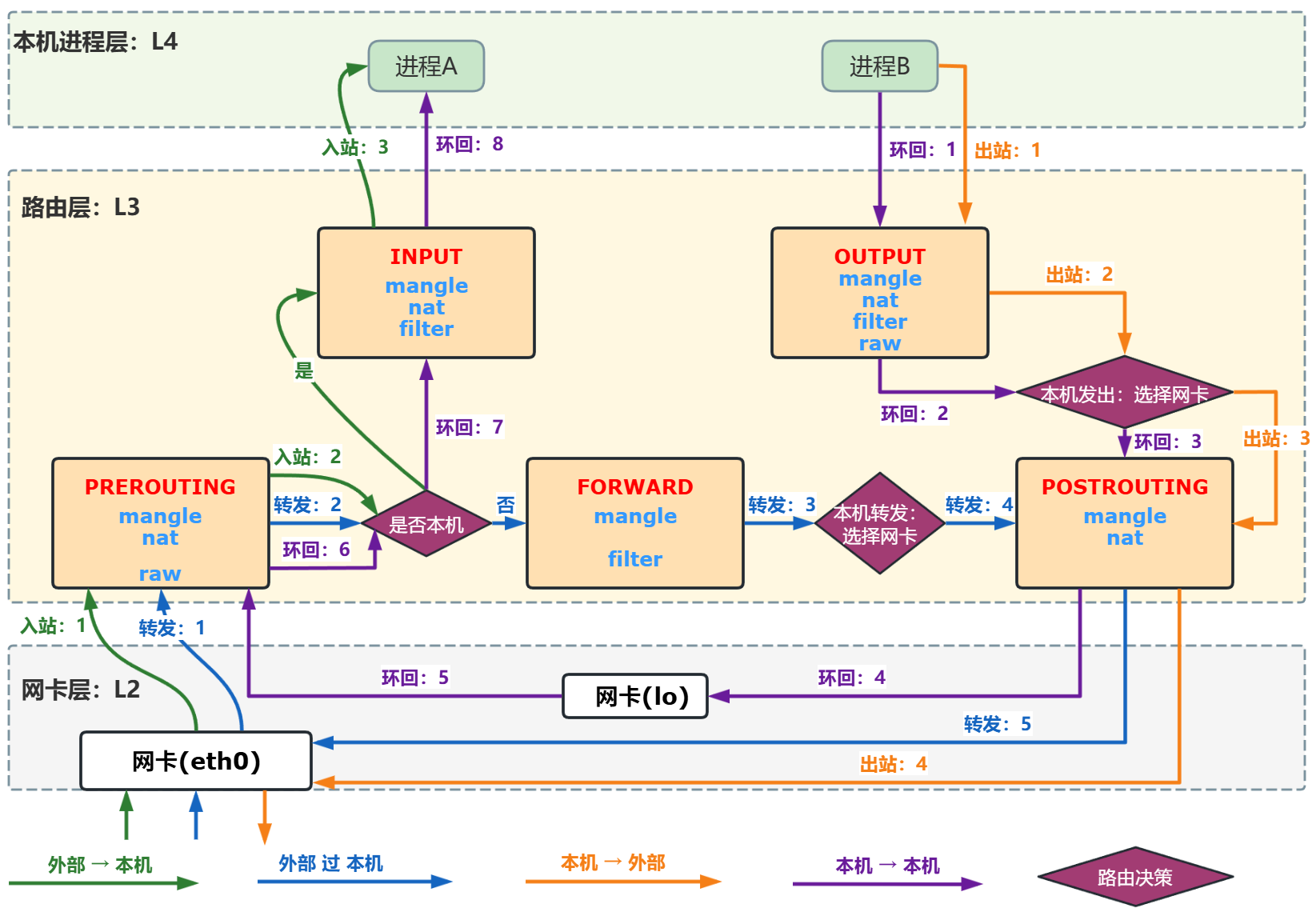

四条主要流向：

① 外部来本机（入站）：  eth0 → PREROUTING → INPUT → 进程A
② 外部过本机（转发）：  eth0 → PREROUTING → FORWARD → POSTROUTING → cni0/eth0
③ 本机去外部（出站）：  进程B → OUTPUT → POSTROUTING → eth0 → 外部
④ 本机进程互访（环回）：进程A → OUTPUT → POSTROUTING → lo → PREROUTING → INPUT → 进程B

要点：

• ④ 本机进程互访（如 curl 127.0.0.1:8080、访问本机物理网卡 IP）：包从 OUTPUT 发出，内核发现目标就是本机自己，交给 lo 环回接口；lo 把包当作「新收到的包」重新进入入站路径（PREROUTING → INPUT）。整个过程相当于出门绕一圈又从后门进来。
• lo 只出现在本机进程互访：跨 Pod、跨节点的流量都不经过 lo。
• Unix Domain Socket（如 /var/run/docker.sock）不经过这套流程：不走 TCP/IP 协议栈，不触发任何 iptables 链。

对本系列的影响（K8s Service）：

• 绝大多数 Service 流量是「①/②」形态：从 Pod 或外部进入，kube-proxy 在 PREROUTING 做 DNAT。
• 宿主机进程访问 Service（如 kubelet 调 API）是「③」形态：从 OUTPUT 进入，kube-proxy 在 OUTPUT 做 DNAT。
• 注意：宿主机进程访问 ClusterIP 时，OUTPUT 做 DNAT 后目标是 Pod IP（不是本机地址），包走 cni0/eth0 直接到后端，不绕 lo。只有后端是「同节点 hostNetwork Pod」时，DNAT 后目标 = 本机 IP，才走 lo。
• 这正是 kube-proxy 把规则同时挂 PREROUTING + OUTPUT 的原因：两类不同来源的流量都要劫持，而不是同一包的两段流程（conntrack 已记录 NAT，不会对同一连接二次 DNAT）。

1. 容器 ↔ 容器（同 Pod 内）

Pod 内所有容器共享同一个 network namespace，共用一个 IP 和 MAC 地址。

Pod (10.244.1.5)
  ├─ 容器A :8080
  └─ 容器B :9090

容器间通过 localhost 直接通信，不经过 CNI、不经过路由：

1
2

# 容器A 中访问容器B
curl http://localhost:9090

这是唯一不走 CNI 的通信路径。Pod 内容器共享 IP，端口不能冲突。

2. Pod ↔ Pod

2.1 同节点 Pod 通信

同节点 Pod 通信的本质：两个 Pod 的 veth pair 都接进同一台宿主机内核，由内核直接转发，流量不出物理网卡。

最经典的数据面结构是网桥模型（源自 ①篇 §3 的 Docker 单机网络）：

PodA eth0 ──vethA── cni0 ──vethB── PodB eth0

1. PodA 发帧：目的 MAC 填 PodB 的 MAC（先 ARP 学习）
2. 帧经 vethA 进入宿主机，落在 cni0 网桥上
3. cni0 查 CAM 表（MAC → 端口）→ 命中 vethB 端口
4. 帧转发给 vethB → PodB eth0

网桥是最常见的数据面，但并非唯一——不同 CNI 的数据面结构并不完全相同，具体差异在后续的 Calico、Cilium 篇展开。这里先以网桥模型讲清同节点转发原理。

2.2 跨节点 Pod 通信

这是 CNI 插件的核心战场。无论具体插件，跨节点 Pod 通信不外乎两种机制（详见 ②篇）：

Overlay（封装）：在原始 IP 包外再封一层，走物理网络，对端解封后还原

PodA → veth → cni0 → VTEP（flannel.1 / tunl0）封装 → eth0 → 物理网络
  → 对端 eth0 → VTEP 解封装 → cni0 → veth → PodB

• 好处：对物理网络零要求，只要节点间 IP 可达
• 代价：封装/解封有开销，MTU 需额外留出封装头

Underlay（直接路由）：把 Pod 子网路由直接刷进宿主机路由表，无封装

PodA → veth → cni0 → 匹配远端路由（下一跳 = 目标节点 IP）→ eth0 → 物理网络
  → 对端 eth0 → 匹配本机直连路由 → cni0 → veth → PodB

• 好处：零封装开销，性能等于裸机
• 代价：要求节点 L2 直连（下一跳 on-link），不能跨三层路由设备

关键技术点回顾（详见 ①篇）：

1. IPAM 给 Pod 分配唯一 IP
2. 跨节点路由信息由 CNI 插件维护
3. 数据包到达机制：封装（Overlay）或直接路由（Underlay）

3. Pod ↔ Service

Service 是 K8S 的抽象层，提供稳定的虚拟 IP 和端口。Pod IP 会变，Service IP 不变。

3.1 Service 的流量路径

先明确 K8s 网络里的分工：iptables 规则由 kube-proxy 承载（管 Service 的虚拟 IP → Pod IP），路由表由 CNI 组件维护在每台节点上（管 Pod IP 的可达性）。两者接力完成 Pod ↔ Service 通信——前者做 DNAT 改写，后者负责把改写后的包送到后端 Pod。

1
2
3
4

客户端 Pod → Service ClusterIP:Port
  → iptables/ipvs 规则（kube-proxy 写入）
  → DNAT：目标 IP = Service IP 改为后端 Pod IP
  → 后续走 Pod ↔ Pod 路径（§2，CNI 维护的路由）

Service 由每台节点上的 kube-proxy 实现。ClusterIP 是虚拟 IP——不绑定任何网卡：

所以 ClusterIP 不做 ARP。Pod 访问它时，按默认路由发到网关（cni0），包进入宿主机栈后，在路由决策之前被 PREROUTING 链 DNAT 改写成后端 Pod IP，之后才走正常的 Pod 路由。没有设备承载这个 IP，它靠内核规则劫持可达。

3.2 DNAT 与 SNAT：什么时候改写源 IP

过 Service 的流量永远做 DNAT（虚拟 IP → Pod IP，包才进得了 Pod 网络）。但不是都做 SNAT——只有回包无法原路返回时才需要：

一句话判据：要不要 SNAT，只看「回包能不能原路回到做 DNAT 的节点」。 能 → 不 SNAT（靠 conntrack 反 DNAT）；不能 → SNAT 强制它回来。具体两种：① 客户端=后端自己（hairpin）；② 客户端在集群外。

回包靠 conntrack 自动反向，不需要额外规则——DNAT 记录了「ClusterIP ↔ Pod IP」映射，回包时 conntrack 把源从后端 Pod IP 还原成 ClusterIP（un-DNAT）。

3.3 iptables 规则结构

以 iptables 模式为例，一个 ClusterIP Service（n 个 ready 后端）对应三类链：

1
2
3

KUBE-SERVICES ── ①入口链：匹配 -d ClusterIP:port → 跳转 KUBE-SVC
KUBE-SVC-xxx  ── ②负载均衡链：n 条（n-1 条 statistic 概率 + 1 条兜底）
KUBE-SEP-yyy  ── ③DNAT 链：每后端 2 条（条件标记 + DNAT）

三类链嵌入内核 netfilter 的完整链路：

PREROUTING ── KUBE-SERVICES ────────────────┐（①入口链）
              -d ClusterIP:port -j KUBE-SVC  │ 匹配则跳
                                             ▼
KUBE-SVC-xxx（②负载均衡链，n 条）            │
  -m statistic --probability 0.5 -j KUBE-SEP-a
  -j KUBE-SEP-b                              │（兜底）
                                             ▼
KUBE-SEP-yyy（③DNAT 链，每后端 2 条）        │
  -s <podIP>/32 -j KUBE-MARK-MASQ            │（条件标记）
  -j DNAT --to-destination <podIP:port>      │（真 DNAT）
                                             │
──── 路由决策（目的已改后端 Pod IP）─────────┘
FORWARD（转发到后端）
POSTROUTING ── KUBE-POSTROUTING
  -m mark --mark 0x4000 -j MASQUERADE（识别标记才 SNAT）

入口链的分类：PREROUTING vs OUTPUT

KUBE-SERVICES 同时挂在两条链，取决于「客户端是谁」——内核 netfilter 对「转发包」和「本地产生的包」走不同的钩子：

① Pod 客户端（转发路径）：
  Pod → veth → cni0
  → PREROUTING：KUBE-SERVICES → KUBE-SVC → KUBE-SEP（标记 + DNAT）
  → 路由决策 → FORWARD → 后端
  → POSTROUTING：识别标记 MASQUERADE

② 宿主机进程（本地路径）：
  进程 → OUTPUT：KUBE-SERVICES → KUBE-SVC → KUBE-SEP（标记 + DNAT）
  → 路由决策（DNAT 后重新路由）
  → POSTROUTING：识别标记 MASQUERADE

区别：转发包先过 PREROUTING 再过 FORWARD；本地产生的包不过 PREROUTING/FORWARD，从 OUTPUT 直接进入。kube-proxy 要把 KUBE-SERVICES 同时挂在这两个钩子上，才能同时劫持「Pod 访问」和「宿主机进程访问」两类流量（如 kubelet 访问某 Service）。

出口方向（回包）几乎不新增规则——靠 conntrack 状态表自动反向，只有全局共享的 MASQ 规则：

3.4 iptables 模式 vs IPVS 模式

建议： 生产环境优先用 IPVS。大规模集群（>1000 Service）iptables 规则数量级增长会明显影响延迟。

3.5 流量路径示意

客户端 Pod                  kube-proxy                      后端 Pod
    │                          │                                │
    │ 1. 目标 IP = Svc:ClusterIP│                                │
    │                          │                                │
    │ 2. 内核匹配 iptables/ipvs│                                │
    │    规则：DNAT 到后端 Pod IP │                                │
    │                          │                                │
    │ 3. 目标 IP 改写为 Pod IP  │                                │
    │ ────────────────────────────────────────────────────────► │
    │                          │                                │
    │ 4. 走 CNI Pod ↔ Pod 路径 │                                │
    │                          │                                │
    │ 5. 回复包经 conntrack     │                                │
    │    un-DNAT 还原源为 ClusterIP│                             │
    │ ◄──────────────────────────────────────────────────────── │

4. 集群外 → Service（外部入站流量）

4.1 NodePort

在每个节点上开放指定端口（30000-32767），外部流量到达节点端口后转发给 Service：

1

外部客户端 → node1:30001 → DNAT + SNAT → Service → 后端 Pod

外部流量必须做 SNAT（MASQUERADE）：TCP 是 4 元组，客户端只认它连的 node1:30001，而 DNAT 在 node1 做。不 SNAT，后端 Pod 会直接把回包发给外部客户端，源 IP 变成后端 egress，4 元组对不上被丢弃。SNAT 把源改成 node1 的 IP，强制回包回到 node1 做 un-DNAT，客户端才认。

注：跟后端 Pod 在不在 node1 无关——即使后端就在本节点也要 SNAT（见 §3.2 第 5 类）。

不推荐直接用于生产——端口管理不便、无法做 TLS 终结、缺少高级负载均衡能力。

4.2 LoadBalancer

云环境（AWS、GCP、Azure）或私有方案（MetalLB）为 Service 分配外部 IP：

1

外部客户端 → LoadBalancer IP:Port → 后端节点 NodePort → Service → Pod

4.3 Ingress

L7 反向代理，通过域名和路径路由到不同 Service：

1
2
3
4
5

外部请求 → Ingress Controller (nginx/traefik)
  → 根据 Host/Path 规则
  → 匹配的 Service:Port
  → iptables/ipvs DNAT
  → 后端 Pod

Ingress 典型配置：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: app-ingress
spec:
  rules:
  - host: api.example.com
    http:
      paths:
      - path: /users
        pathType: Prefix
        backend:
          service:
            name: user-service
            port:
              number: 8080

4.4 ServiceType 总览

5. Pod → 集群外（Egress 出站流量）

Pod 访问外网时，源 IP 需要被替换为宿主机 IP（SNAT）：

1
2
3

Pod eth0 (10.244.1.5) → veth → cni0
  → 宿主机 iptables SNAT（源 IP 改为宿主机 IP）
  → 宿主机 eth0 → 外网

关键规则（iptables 视角）：

1

iptables -t nat -A POSTROUTING -s 10.244.0.0/16 ! -o cni0 -j MASQUERADE

• 源地址来自 Pod 子网，出接口不是 cni0，就执行 SNAT
• 回包到达宿主机时，内核根据连接跟踪表（conntrack）做反向 DNAT，送回 Pod

适用场景： 大部分 K8S 集群默认配好 SNAT。如果 Pod 直接使用宿主机网络（hostNetwork: true），则 Pod 的源 IP 就是宿主机 IP，不需要 SNAT。

6. 服务发现

Pod 需要知道要访问哪个 Service，K8S 提供两种机制：

6.1 DNS（推荐）

CoreDNS（或 kube-dns）作为集群内 DNS 服务，watch API Server 中的 Service 变化，自动创建 DNS 记录：

1
2
3
4

Pod → DNS 查询: my-service.my-ns.svc.cluster.local
  → CoreDNS 返回 Service ClusterIP
  → Pod 向 ClusterIP 发起请求
  → kube-proxy iptables/ipvs 把流量 DNAT 到后端 Pod

DNS 记录命名格式：

1

service-name.namespace.svc.cluster.local

6.2 环境变量

Kubelet 在 Pod 启动前，为每个已存在的 Service 注入环境变量：

1
2

REDIS_SERVICE_HOST=10.96.100.5
REDIS_SERVICE_PORT=6379

限制： Service 必须在 Pod 之前创建才会注入。Pod 启动后新增的 Service，已有 Pod 不会获得环境变量。因此生产环境依赖 DNS。

7. Calico 的实现差异

前面各节用 Flannel 的网桥模型讲原理。Calico 是另一种主流数据面，核心区别在没有网桥：

数据面结构： Calico 的 veth 对端（cali*）直接进宿主机网络栈，每个 Pod 一条 /32 路由（10.244.1.5/32 dev caliXXX scope link），不经过网桥。

同节点 Pod 通信： 不再走网桥 CAM，而是内核按路由表在 veth 之间做 L3 转发——PodA → caliA → 路由表匹配 PodB 的 /32 → caliB → PodB。

跨节点 Pod 通信： 两种模式

• BGP（Underlay）：把 /32 路由通过 BGP 广播给其他节点，无封装，性能高
• IPIP/VXLAN（Overlay）：底层网络不支持 BGP 时退回封装

Service / NetworkPolicy： Service 默认仍走 kube-proxy（iptables/ipvs）。Calico 的核心价值是 NetworkPolicy——Felix 组件把策略翻译成 iptables/ipset 规则下发到每个节点。

一句话：Flannel 靠网桥（L2），Calico 靠路由（L3）。同节点 Calico 也走路由、没有 CAM 转发，这是两者数据面最本质的差异。封装与 BGP 细节见 ③篇。
